一、 項目背景：

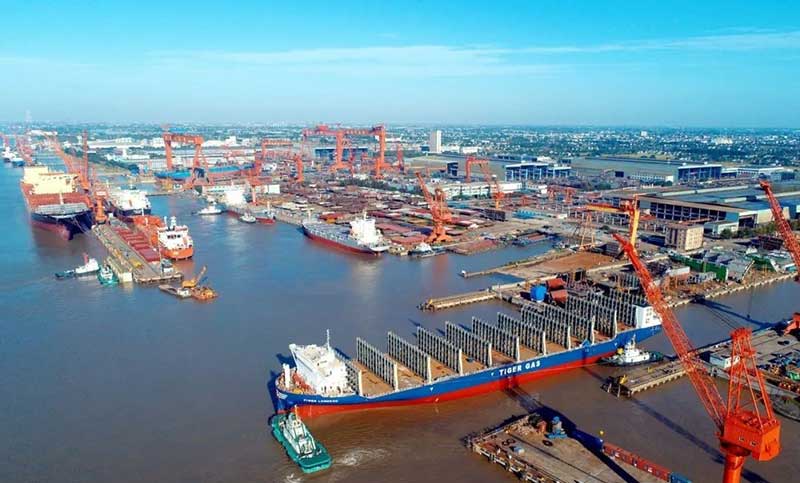

江蘇揚子江海洋油氣裝備有限公司（以下簡稱“揚子江海工”）是揚子江船業的下屬子公司。揚子江船業是世界二十強和中國造船企業前五名的中國最優秀造船企業之一，公司主要從事海洋石油、天然氣鉆采裝備的設計、制造、維修、安裝和銷售等業務，提供鉆采自動化系統的研發與設計、鉆井及油氣田技術服務等。
儲能技術是解決電力規模存儲及調度的關鍵技術，對維持電力系統的穩定性和靈活性具有重要作用。隨著風電、光伏發電上網規模的不斷擴大，電力系統面臨較大的波動。儲能技術在發電側、電網側和用戶側發揮平衡供需的作用，極大地提高風電、光伏發電的可靠程度。
二、 項目需求：
項目現場主要使用到的設備包括RS-485設備、數據采集網關、交換機、PLC、PC、服務器等設備。我司主要是負責電力儲能系統中的數據采集和傳輸?shù)胶蠖似脚_(tái)，通過通信設備將相關信息接入到管理信息系統中統一監控、管理。對于通信設備的要求包括以下幾點：
能夠適應潮濕、高低溫等惡劣的工業現場環境
有效防御EMI/EMS干擾；
嚴格的MTBF無故障工作時間；
支持AB網組建；
設備管理簡單，方便運維。
三、 解決方案：
1.解決方案簡述：
宇泰基于客戶現場需求，對客戶需求分析，使用UT-62424G-16GT4GP-BNA作為核心交換機，對前端數據進行匯總傳送到后端服務器，前端接入交換機采用UT-60020G-16GT-BNF作為連接，擁有良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，內置了看門狗供電，在設備異常情況下，在無人干預下，自動重啟設備，使設備可運行，用于連接前端數據各種傳感器的數據采集。
前端數據采集網關采用EG9420對數據進行采集，采用鏈路和4G傳輸方式的對數據進行保護傳輸，鏈路是采用AB組網方式，可以充分的避免因鏈路中斷導致數據無法上送至后端服務器。同時數據采集網關EG9420也進行主備雙機進行備份，可以保證主設備故障后數據依舊可以通過備用EG9420進行數據傳輸。同時機房端二級采集網關EG9430同時也會對前端進行保護傳輸，即使前端的采集網關EG9420因特殊原因?qū)е虏荒苓M(jìn)行上傳至服務器也可以通過二級采集網關EG9430對數據進行上傳。
2.方案網絡拓?fù)洌?/strong>
3.方案優勢：
工業級設備，支持寬溫、防塵、防潮，IP40防護等級，適用與工業環境
抗強電磁干擾。可有效防御高壓交流電場、靜電場、電弧、可控硅等干擾
設備高穩定性和可靠性，在強電磁干擾環境下確保數據零丟包，實時傳輸數據
設備網絡傳輸可靠，保障現場數據傳輸?shù)娇刂浦行牡耐暾浴⒂行?/p>
宇泰工業級網絡傳輸設備，至少300000無故障工作時間
多重網絡備份，實現數據永不丟失

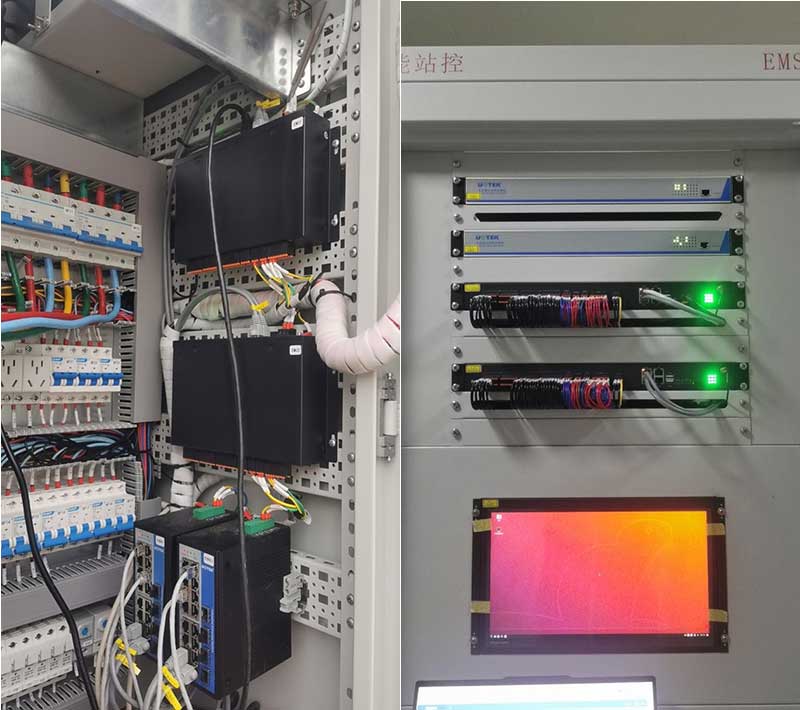

四、 應用效果：
五、 相關應用產品：

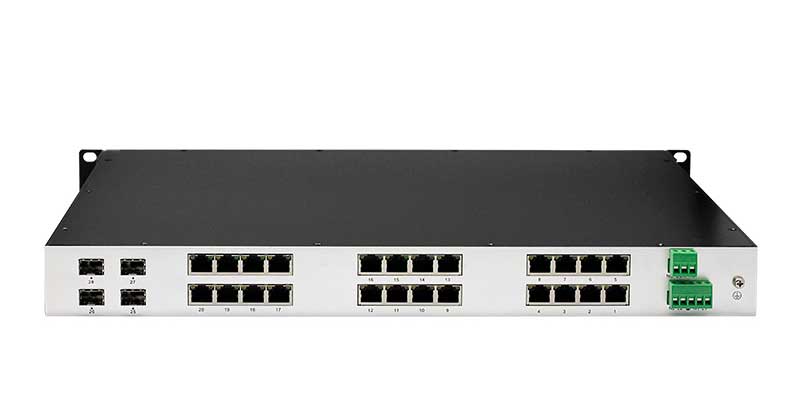

UT-62424G系列
28口全千兆網管型以太網交換機：
●支持千兆以太網口和光口的多種不同組合
●支持IGMP Snooping過濾多播封包
●支持IEEE 802.1Q VLAN便于簡易網絡規劃
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性
●支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3
●支持支持鏈路聚合，優化網絡帶寬
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性
●支持端口鏡像功能，便于在線調試
●支持端口限速?gòu)V播風暴抑制組播風暴抑制未知單播風暴抑制
●支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送
●支持電源，端口異常狀態繼電器輸出告警功能
●支持寬溫工作，工作溫度范圍為：-40℃~85℃

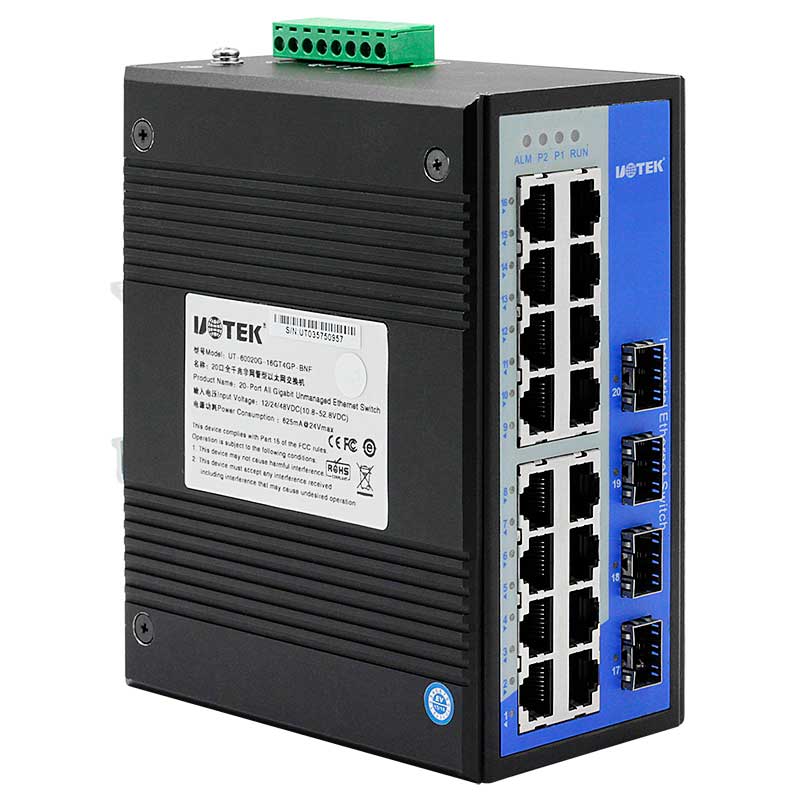

UT-60020G系列
20口全千兆非網管型以太網交換機：
●數據控制:支持802.3X全雙工流控，支持網絡風暴抑制
●冗余網絡:支持STP/RSTP/MSTP，支持UT-Rinq環網功能保障網絡的穩定性
●組播管理:支持IGMP Snooping V1N2N3
●VLAN:支持IEEE 802.1Q VLAN，有效隔離廣播域
●鏈路聚合:支持鏈路靜態/動態聚合,提供完善的帶寬利用率
●QOS:支持COSIDSCP，4個隊列，支持WRRISP調度模式
●安全管理:支持ACL訪問控制列表，支持802.1X，支持用戶分級管理
●管理功能:支持CLI、WEB、SNMP管理方式
●監控維護:支持端口鏡像，接口狀態監控，日志管理
●告警功能:支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能

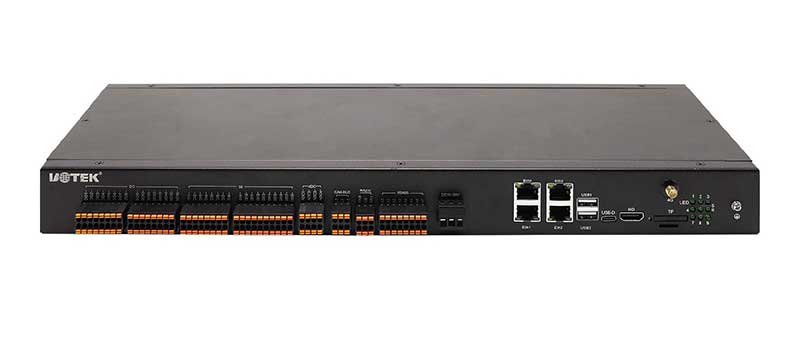

UT-RG9411系列 數字化集中控制器：
超強算力，滿足邊緣數據采集和處理需求
●搭載Cortex-A55四核64位高性能處理器，主頻最高可達2.0GHZ
●標配4GB大內存，支持全鏈路ECC，可達到64bit位寬，頻率高達1600MHZ
●集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
●集成NPU，算力達到0.8Tops
高可靠設計，業務安全穩定可靠
●WDT看門狗設計，硬件接口隔離保護，保證系統穩定
●工業級全金屬外殼，無風扇高效散熱，可長期工作在-20°C~+70°C之間
●低功耗設計，寬電源輸入(10~30VDC)，適用不同現場供電方式
多種接口靈活可選，滿足更多工業場景需求
●支持千兆以太網，標配4個千兆自適應 獨立IP以太網口
●支持工業串行接口，RS485/RS232/DI/DO/CANT業串口
●支持HDMI接口，標配1個HDMI2.0接口
●支持USB接口，標配2個USB2.0接口
●可選支持WiFi無線網絡通
智能業務部署，便捷運維
●數據回傳方式靈活，支持以太網等有線方式和WLAN、4G等無線方式。
●開放式系統架構，提供完整的SDK開發文檔。

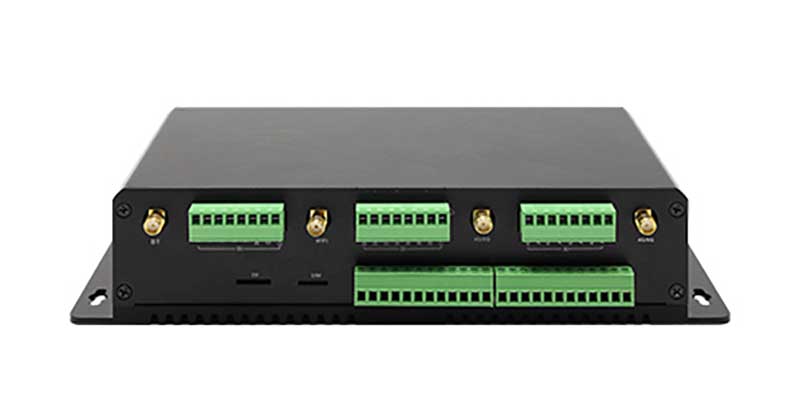

UT-GM9600 數據采集網關：
超強算力，滿足邊緣數據采集和處理需求
毫秒響應機制，秒級超大變量采集
內嵌看門狗，故障自恢復，確保設備穩定運行
硬件接口隔離保護，保證系統穩定
工業級金屬外殼，無風扇高效散熱，可長期工作在-25°C~+75°C之間
低功耗設計，寬電源輸入（12~30VDC），適用不同現場供電方式
多種接口靈活可選，滿足更多工業場景需求
支持千兆以太網，標配4個千兆自適應 獨立IP以太網口
支持工業串行接口，RS485/RS232/DI/DO/CAN工業串口
支持HDMI接口，標配1個HDMI接口
支持USB接口，標配2個USB2.0接口
可選支持WiFi無線網絡通訊。
